螺栓類型:內六角螺栓牙型:普通六角螺紋。螺紋規格m12螺栓總長50mm螺紋長30mm怎么畫

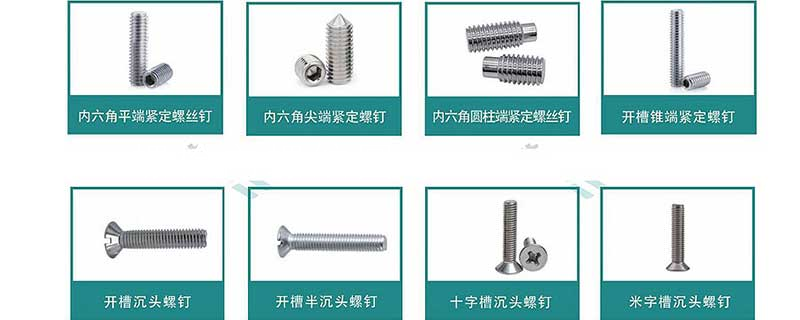

上圖中的內六角螺絲對應的二維畫法如下 對應的字母你到時候標注一下數值就行了

工程圖學螺紋倒角和內螺紋怎么畫

工程圖學，螺紋倒角和內螺紋畫法圖解如下：1、螺紋倒角圖解如下，一般倒角的作用是去處毛刺，美觀,倒角的目的是更好的導正螺絲和螺母，能夠起到防止斜鎖的作用。2.下圖是內螺紋的畫法。剖開表示時，牙底（大徑）為細實線，牙頂（小徑）及螺紋終止線為粗實線。不剖開表示時，牙底、牙頂和螺紋終止線皆為虛線。在垂直于螺紋軸線的視圖中，牙底仍然畫成約為3/4圈的細實線，并規定螺紋的倒角也省略不畫。

chenxuy

2014-03-15TA獲得超過379個贊

內螺紋畫法及標注是怎么樣的

一、螺紋標準畫法：在機械制圖中，螺紋和螺紋緊固件的視圖作圖比較繁瑣。為提高制圖效率，通常采用規定畫法。國際標準ISO和中國機械制圖標準都規定：螺紋牙頂用粗實線表示，牙底用細實線表示，在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線只畫3/4圈，螺紋的終止界限用粗實線表示。螺紋的牙型、直徑、螺距……等則在標注尺寸中用螺紋代號標明。在裝配圖的剖視圖中，規定螺紋緊固件均按未剖切繪制，并對常見的螺紋緊固件規定了簡化畫法，如六角頭螺栓、六角螺母和墊圈的一組緊固件可按圖中的畫法繪制。二、螺紋標注說明：國家標準規定的標準
